Vasya_pupkinДата: Вторник, 05.04.2016, 21:27 | Сообщение # 1201
Шокеростроитель
Группа: Администраторы
Сообщений: 471
Награды: 0 вручить
репутация
-
2
+

Статус: Offline
Да транзистор там ваще почти не должен греться.параллелить их в данном случае-дебилизм.настраивай схему.


DidimanДата: Вторник, 05.04.2016, 21:31 | Сообщение # 1202
Продвинутый
Группа: Пользователи
Сообщений: 106
Награды: 2 вручить
репутация
-
0
+

Статус: Offline
сделаю 6 -7 витков перв. и частота упадёт на 30 и это nicht gut


poehawshy2015Дата: Вторник, 05.04.2016, 21:41 | Сообщение # 1203
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Блин,да сделай ты обычный мультивибратор и не парь мозг.чем он не устраивает?для шокера самое оно,особенно при наличии LiPol акума.обратноход юзали вроде в схемах на 2500в,потомучто витков меньше в трансе мотать и соотв транс меньше по размеру.юзать его в схеме на 1400в я не вижу никакого смысла..


DidimanДата: Вторник, 05.04.2016, 22:22 | Сообщение # 1204
Продвинутый
Группа: Пользователи
Сообщений: 106
Награды: 2 вручить
репутация
-
0
+

Статус: Offline
мултивибратор ето какой?   "юзать его в схеме на 1400в я не вижу никакого смысла.."- тоже не понял, поясни пожалуйста


АлексейФедотовДата: Среда, 06.04.2016, 00:06 | Сообщение # 1205
Продвинутый
Группа: Пользователи
Сообщений: 121
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Didiman, мультивибратор - это оригинал (с отводом от середины). А 1400в это напряжение разряда на первичке ВВ транса. Я тебе тоже советую не париться с вариантами, отличными от оригинала. Ну если руки очень чешутся, то поработай лучше над такой темой: ставь удвоитель, это даст возможность мотать меньше витков в трансе генератора, т.е. можно будет мотать в навал, без прослоек изоляции, только залей все бф2 или парафином. Еще можешь попробовать мотать колечко, на нем еще меньше  пробивает, наверно можно даже не заливать клеем, но я заливал что б, витки не гуляли.

П.С. По поводу, обещанной защиты на МК. Прошивку я давно сделал, могу выложить (с описанием), если кто будет это дело пробовать, а схему пока не успеваю, делами завалили, и еще  горят диоды и капы от Л-полимера. Транс генератора на колечке вышел удачный, ток выдает похоже большой. Думаю как его утихомирить. Так что пока ковыряю ВВ часть.


poehawshy2015Дата: Среда, 06.04.2016, 00:30 | Сообщение # 1206
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Didiman, это вот этот. http://elektroshoker.org/publ/zloj_shoker_skhema/1-1-0-5 .тока когда будешь туда свой литий лепи-тот кондер 3300 пф перед мостом снизь до 330 и поставь в разрыв + дроссель(напр от материнки ПК иои БП) выше 7.4в питание не давай.эта штука на литии без запарок выдаст 60 гц частоты.
 транс мотать на сердечнике без зазора.
Цитата Didiman ()
юзать его в схеме на 1400в я не вижу никакого смысла.."- тоже не понял, поясни пожалуйста
Да то что гемора дохуя,питающее напряжение выше-а конечный профит не ясен.


DidimanДата: Среда, 06.04.2016, 09:27 | Сообщение # 1207
Продвинутый
Группа: Пользователи
Сообщений: 106
Награды: 2 вручить
репутация
-
0
+

Статус: Offline
Буду делать следующий на колечке, (как HaN)  у меня было 3 или 4 старых БП от компа, там куча колец, и крашенные и не крашенные, надо подсчитать сколько метров провода нужно на 1000 витков, знает кто примерно? ИРКУ я в пару штук в прошлый раз заказывал, так что имеется

Сообщение отредактировал Didiman - Среда, 06.04.2016, 09:27


SvichДата: Среда, 06.04.2016, 10:43 | Сообщение # 1208
Повелитель искры
Группа: Модераторы
Сообщений: 898
Награды: 5 вручить
репутация
-
8
+

Статус: Offline
Didiman, из бп компа не пойдёт.они из пресованых железных опилок.они обычно покрашены жёлтой краской,а нужен феррит,он чёрный или серый,почти всегда некрашеный.иногда покрашен зелёным или синим цветом. он иногда может стоять на входе 220 в бп

на кольце тебе много не нужно мотать,раз после него будет удвоитель.при твоём уровне познания/опыта много мотать не советую.пробьёт и все труды напрасно,а мотать столько на кольце ты не по детски вспотеешь

а сколько витков и какая частота генератора ,чтоб не париться нужно у HANа спросить. я такие не мотал

HAN, помоги человеку с расчётом. ты на какую частоту IR2153 выставлял и сколько витков и какой диаметр провода и кольца
?


Не говори мне что делать и я не скажу куда тебе идти...


novokainumДата: Среда, 06.04.2016, 12:53 | Сообщение # 1209
Повелитель искры
Группа: Модераторы
Сообщений: 844
Награды: 3 вручить
репутация
-
10
+

Статус: Offline
при прочих равных кпд у броневого сердечника против тороида выше. как не пляши-прописная истина.
сам в эпоху безрыбья мотал на кольцах трансформаторы под мультивибратор(ЗШ). 1200 витков клал без особых проблем. мотал в один толстый слой-наподобии "БАЯННОЙ" технологии нло. потом пропитывал все эп смолой.получался этакий бублик...


lolДата: Среда, 06.04.2016, 13:03 | Сообщение # 1210
Опытный
Группа: Администраторы
Сообщений: 98
Награды: 2 вручить
репутация
-
2
+

Статус: Offline
Цитата kapulovskiy ()
Я его два вечера крутил этот обратноход ебучий. и отматывал и перематывал первичку. нихуя. резюком с горем пополам настраивал все-же. и в конце трансформатор ебанул некисло. в пизду этот инвертер с ним ебацца неделю. мультивибратор рулит!

Лол  troll

Цитата Didiman ()
да, если так оставить как долго будут жить транзисторы? это сильно плохо?

Риск есть, поидее прпитании от 3х li-ion 14550 частота как раз в районе 40гц. Почти не греется. С трансом кури и частотой.


Igorane


poehawshy2015Дата: Среда, 06.04.2016, 13:17 | Сообщение # 1211
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
На кольце в теории кпд будет чуть выше,засчет отсутствия немагнитных зазоров,но мотать его настоебешься.


SvichДата: Среда, 06.04.2016, 14:13 | Сообщение # 1212
Повелитель искры
Группа: Модераторы
Сообщений: 898
Награды: 5 вручить
репутация
-
8
+

Статус: Offline
Цитата novokainum ()
кпд у броневого сердечника против тороида выше.
Цитата poehawshy2015 ()
На кольце в теории кпд будет чуть выше

На своём опыте скажу,что тор лучший,бронь на втором месте,Ш-образные на 3,  т.е. вообще в жопе. для своих инверторов не использую ничего кроме тора,да и однотакты вообще не юзаю,у них нет преимуществ,кроме одного-простоты


Не говори мне что делать и я не скажу куда тебе идти...


хомякДата: Среда, 06.04.2016, 14:33 | Сообщение # 1213
Бывалый
Группа: Пользователи
Сообщений: 23
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
Не понимаю что у вас не так с обратноходовыми инверторами)

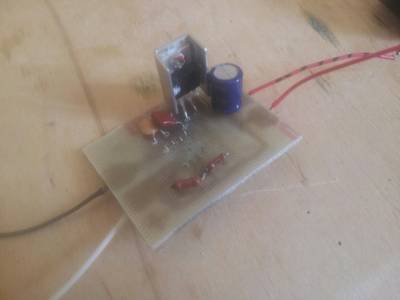

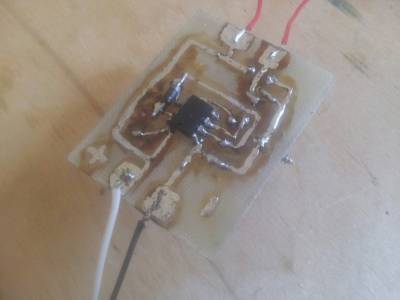

Спаял для тестов инвертор на ne555, подогнал частоту примерно на 18 - 19 кГц, взял сердечник какой нашел, что то вроде Ч30, между чашечками положил 4 кружочка тетрадной бумаги, на входе что то около 6 витков, транзистор почти не греется, можно довольно долго баловаться, думаю сильно он нагреется только где то за минуту


Добавлено (06.04.2016, 14:33)
---------------------------------------------
Хотя надо еще от аккумуляторов по запускать, этот трансформатор 6 - 7 ампер вряд ли выдает

Прикрепления: 9830814.jpg(92Kb) · 1384834.jpg(81Kb) · 3365022.jpg(96Kb)


Сообщение отредактировал хомяк - Среда, 06.04.2016, 14:29


SvichДата: Среда, 06.04.2016, 15:00 | Сообщение # 1214
Повелитель искры
Группа: Модераторы
Сообщений: 898
Награды: 5 вручить
репутация
-
8
+

Статус: Offline
хомяк, для шокера то однотакт норм,в шокере нет других запросов,кроме основного. простота и компактность в нём важнее. но для других схем иип и особенно в преобразователях 12-220,12-19 и др. однозначно рулят 2х такты
Цитата хомяк ()
этот трансформатор 6 - 7 ампер вряд ли выдает
чего???


Не говори мне что делать и я не скажу куда тебе идти...


SvichДата: Среда, 06.04.2016, 15:13 | Сообщение # 1215
Повелитель искры
Группа: Модераторы
Сообщений: 898
Награды: 5 вручить
репутация
-
8
+

Статус: Offline
а, этот что на видосе. да,дохловат. бп компа-отличный вариант. без нагрузки,если жгучая погаснет,ты рискуешь спалить полевик и микру

Не говори мне что делать и я не скажу куда тебе идти...
