Злой шокер сборка, испытания
kapulovskiyДата: Четверг, 17.03.2016, 00:21 | Сообщение # 1156
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
Скажите, в новых аккумах Li-po стоят платки защиты или как их там. Может их надо выдернуть? А то вроде моща не того. 6 NiMh 850mAh тянут схему лучше чем 2 Li-po 2000 mAh..

Сообщение отредактировал kapulovskiy - Четверг, 17.03.2016, 00:25


poehawshy2015Дата: Четверг, 17.03.2016, 00:30 | Сообщение # 1157
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Фотки акумов в студию


kapulovskiyДата: Четверг, 17.03.2016, 00:37 | Сообщение # 1158
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline

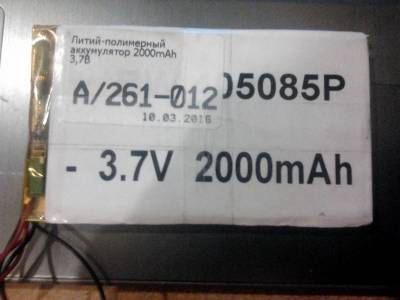

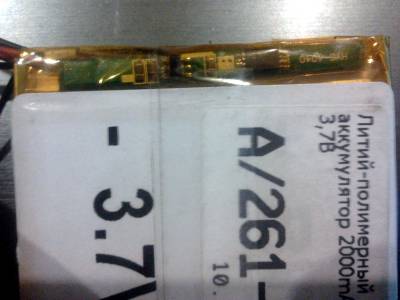

Прикрепления: 6595552.jpg(213.2 Kb) · 3224185.jpg(236.1 Kb) · 8222774.jpg(245.0 Kb)


poehawshy2015Дата: Четверг, 17.03.2016, 00:56 | Сообщение # 1159
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Ну да,плата стоит.разве не очевидно?.куда ты их совать собрался?ониже здоровые))


kapulovskiyДата: Четверг, 17.03.2016, 01:19 | Сообщение # 1160
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
так платы повынимать нада? Я так понимаю- они не отдают нужную мощность? размер чуть меньше пачки сигарет. пришли по почте. вообще я думал они поменьше будут... ну, что имеем...

Сообщение отредактировал kapulovskiy - Четверг, 17.03.2016, 01:21


Vasya_pupkinДата: Четверг, 17.03.2016, 02:04 | Сообщение # 1161
Шокеростроитель
Группа: Администраторы
Сообщений: 471
Награды: 0 вручить
репутация
-
2
+

Статус: Offline
Цитата kapulovskiy ()
так платы повынимать нада?

Кэп уверен что нада))))
Прикрепления: 5396541.jpg(8.5 Kb)


novokainumДата: Четверг, 17.03.2016, 08:02 | Сообщение # 1162
Повелитель искры
Группа: Модераторы
Сообщений: 1002
Награды: 3 вручить
репутация
-
11
+

Статус: Offline
платы оставь.
питание на аппарат бери с тех точек на платках куда выводы от аккума подпаяны.
зарядное будешь цеплять к выходным точкам платок.
эти контроллеры не только ограничивают выходной ток-что нам ненадо, но и отсекают зарядный ток при полном заряде элемента-что снимает в какой то степени гемморой с зарядным


АлексейФедотовДата: Четверг, 17.03.2016, 09:02 | Сообщение # 1163
Продвинутый
Группа: Пользователи
Сообщений: 121
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Хуета уровня шизопарашника выпилена.
Admin


kapulovskiyДата: Четверг, 17.03.2016, 22:51 | Сообщение # 1164
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
Хуета инвертер на UC 3845. два вечера нихера не настроить. что 8 витков, что 5 один хрен частота не ахти. и переменником крутил. максимальная где-то при 25 ком. и то около 15 гЦ. только-что угандонил транс. придется и дальше на мультике клепать агрегаты. если заменить ирфз44 на ирл 3205 моща добавится немного с литий полимерами? а то как-то лампу 60 ват хреново светит. все плановое 100%. кондеры только 1мкф 630 китайские по два. вместо 0,33 получается 0,5.

Сообщение отредактировал kapulovskiy - Четверг, 17.03.2016, 22:59


poehawshy2015Дата: Четверг, 17.03.2016, 22:57 | Сообщение # 1165
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Так он от 2 акумов работать и не будет.ему 3 надо..
Врятли.ну м.б греться чуть меньше будет.куда тебе ее увеличивать?этих акумов хватит электрический стул запитать.


kapulovskiyДата: Четверг, 17.03.2016, 23:00 | Сообщение # 1166
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
так 3 и цеплял... 12 вольт.


poehawshy2015Дата: Четверг, 17.03.2016, 23:10 | Сообщение # 1167
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Короче 2 капа 0.5 мкф 1400в,это около 1 дж энергии..при выходной мощности генератора 30 вт это будет около 30 гц частоты и около 15 вт на выходе :)ну это по прикидке,т.к кпд ВВ части обычно берут за 50%.15 вт шестидесятку ярко не засветят,а больше для терпилы опасно.оно тебе надо?


kapulovskiyДата: Четверг, 17.03.2016, 23:16 | Сообщение # 1168
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
а если по два 0,68 630в поставить. вроде на этих резвее и частота и яркость лампы...


poehawshy2015Дата: Четверг, 17.03.2016, 23:21 | Сообщение # 1169
Повелитель искры
Группа: Модераторы
Сообщений: 764
Награды: 1 вручить
репутация
-
6
+

Статус: Offline
Да,так будет лучше.


kapulovskiyДата: Четверг, 17.03.2016, 23:25 | Сообщение # 1170
Паяльщик
Группа: Пользователи
Сообщений: 68
Награды: 0 вручить
репутация
-
0
+

Статус: Offline
херня блин получается... думал 0.5 мкф удар сильнее будет.. а оно вот оно че. если 3 последовательно 1мкф 630- тоже хрень наверно будет.

Сообщение отредактировал kapulovskiy - Четверг, 17.03.2016, 23:26
